铸铁锅内部缩孔可能躲过抛丸、打磨、上釉、终检和包装，从内外表面看都正常，厚口沿、把手根部、锅底转角或局部凸台内部却存在疏松网络。缺陷可能直到后续加工、撞击、热循环、渗漏或消费者使用时才暴露。
这类检查困难，是因为锅具同时具有薄壁曲面、局部厚大结构、粗糙铸态表面、富含石墨的组织和多个功能区域。任何单一方法都无法以同样可靠性发现所有有风险的孔洞。
成熟方案应把凝固风险分析、破坏性切片、经过验证的无损筛查、过程追溯和基于位置及剩余金属的判废规则连接起来。“内部不得有孔”既无法测量，也不符合真实铸造控制逻辑。
一、缩孔从凝固补缩不足开始
铁水冷却凝固时会收缩。灰铸铁析出石墨时能够补偿一部分收缩，但这种补偿不会自动均匀发生，也不一定足够。最后凝固区域经过固液共存阶段时，仍然需要获得有效补充铁水。
如果热节与补缩通道被提前凝固的金属隔断，枝晶间隙不能被填满，就可能形成集中缩孔、分支状孔洞或弥散微缩松。截面厚度、交接几何、砂型和砂芯温度、浇冒口、碳当量、孕育、浇注温度、充型时间与冷却路径都会影响结果。
锅具最敏感的是壁厚过渡。薄壁快速凝固，邻近的把手根部或厚口沿仍保持液态，先凝固的锅壁反而切断了厚区补缩。为了“加强”连接而盲目加厚，可能制造更大的内部弱区。
二、先区分缩孔、气孔和夹杂
诊断必须准确，因为不同缺陷的整改方向不同。
（1）集中缩孔常呈不规则、角状、枝晶状或粗糙内壁，位于最后凝固热节。
（2）微缩松或缩松表现为细小、不规则且可能互相连通的枝晶间孔隙。
（3）气孔通常更光滑、更接近圆形，但实际形貌还会受到气体压力、氧化膜和凝固过程影响。
（4）夹杂或夹渣包含非金属物，周围还可能伴随孔隙和结合薄弱区。
（5）冷隔与氧化折叠更接近平面或缝状，来自两股金属未充分熔合。
（6）砂芯与砂型问题可引入夹砂、粘砂、结疤或与表面连通的凹腔。
一个抛光平面可能误导判断。平面上的圆孔可能是曲折缩松网络的截面，不规则孔也可能被切割过程放大。应结合连续切片、所在热节和生产记录判断。
三、先建立产品专属热节图
不能在锅体周围平均布置切口，然后假设所有位置风险相同。布点应从几何和凝固顺序开始。
高风险区通常包括一体把手根部、辅助把手交接、厚口沿、导流嘴根部、标识或装饰凸台、锅盖钮座、支脚、锅底与侧壁圆角、加强底过渡，以及筋条和附件形成的局部厚区。
有条件时可用铸造仿真预测热节和最后凝固区，但必须用真实切片验证。仿真结果取决于材料数据、边界条件、砂型参数、浇注历史和几何精度，它能预测风险，却不能替代产品验收。
受控风险图应标出疑似最后凝固区、补缩路径、切片方向和可能功能后果。模具、工艺、成分、孕育、浇注或壁厚变化后要重新评估。
四、表面合格不能证明内部致密
目视、磁粉和渗透适合发现表面开口缺陷，却不能证明截面内部无孔。完整珐琅表面可能覆盖尚未贯穿内外壁的内部缩孔。
重量比较只有在尺寸和壁厚高度稳定时才可能识别严重缺肉，正常铸件重量波动往往远大于关键局部孔洞所减少的质量。敲击声还会受到几何、石墨组织、附件和阻尼影响。这些方法只有与已知缺陷建立相关性后，才可作为产线筛查。
气密或水压试验能够发现选定压力下贯通或连通的孔隙，却无法拒绝仍留有薄层完整金属的封闭缩孔。该薄层可能在打磨、热循环、腐蚀或撞击后失效。
五、切片是最直接的内部证据
破坏性切片能直接暴露孔洞形貌，仍是工艺资格确认、根因调查和间接筛查标定中最有说服力的方法。
切片计划至少应规定以下内容。
（1）产品版本、模腔、批次和样品身份。
（2）切割平面及其相对产品基准的方向。
（3）高风险区和邻近正常壁厚对照区。
（4）避免涂抹、开裂和热影响的切割与冷却方式。
（5）从粗磨到最终抛光的表面制备过程。
（6）成像倍率、照明、比例尺和拼图规则。
（7）测量项目和判定逻辑。
应设置足够数量的连续切片，确认缺陷究竟是孤立、拉长、聚集还是连通。单个切面只能显示三维缺陷的一张二维切片。
六、不能只测最大孔径
最大孔洞尺寸有价值，却不完整。同样直径的孔洞，因为深度、方向、位置和剩余金属不同，风险可能完全不同。
根据产品风险，可记录以下指标。
（1）截面单个孔洞最大长度和宽度。
（2）规定评价窗口内的总影响长度或面积比例。
（3）到食品接触面、外表面、打磨面或珐琅面的最小完整金属厚度。
（4）到边缘、紧固件、把手根部、高应力圆角或加工余量的距离。
（5）孔洞聚集密度和间距。
（6）连续切片中显示的连通性。
（7）实际局部壁厚及扣除疏松区后的有效完整壁厚。
细小缩松可用图像分析估算面积比例，但阈值方法必须固定。石墨片、抛光拔出、夹杂和制样伪影都可能被错误识别为孔洞，应使用人工复核过的显微图验证算法。
七、防止制样过程制造假孔
灰铸铁中的石墨可能在磨抛时脱落，留下类似孔隙的黑色区域。强力切割可能把金属涂抹到孔洞表面，支撑不足又可能折断薄层金属，让缺陷看起来更大。
应使用合适的切割速度、冷却液、镶嵌方式、磨料顺序和抛光压力。必要时对比初切面、逐步制备面和腐蚀后的组织，同时记录边缘崩落和石墨拔出。
金相记录必须区分真实孔洞、石墨、夹杂和制样损伤。如果随着抛光状态改变，判定结论也反复改变，该方法还不适合作为合同限值。

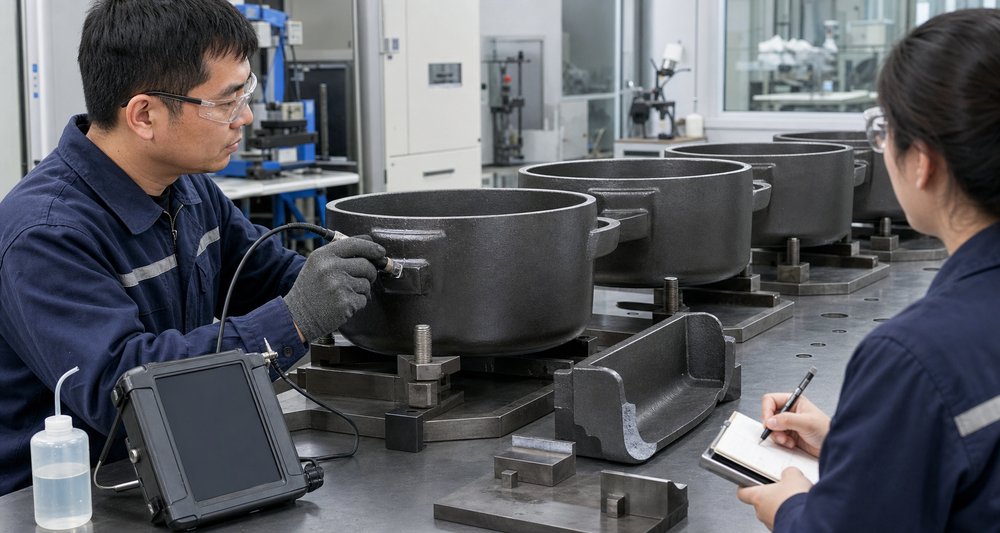

八、超声可做筛查，但必须先验证能力
脉冲反射超声可以在不破坏产品的情况下发现反射体、底波衰减和声传播变化，适合过程监控或针对性批次筛选。
铸铁对超声并不友好。石墨形态和粗大组织会散射、衰减声波；粗糙表面影响耦合；薄壁曲面声程短且回波复杂；圆角和把手交接难以保持探头接触和声束方向。相同孔洞因方向不同，回波强弱也可能完全不同。
因此，“未发现可报告信号”只表示在该套已验证条件和检测能力范围内没有发现，不能写成“铸件内部绝对无缺陷”。
九、超声工艺必须围绕实物开发
完整工艺应规定仪器、探头类型、频率、晶片尺寸、延迟块或楔块、耦合剂、扫描方向、表面状态、增益、闸门、评价区域、校准检查和拒收响应。
提高频率可能改善分辨率，却会在高衰减铸铁中损失穿透；降低频率可以增加穿透，却可能无法分开小缺陷。小探头适合曲面，但灵敏度和稳定性可能下降。选择必须在真实材质和几何上验证。
参考试块应尽量匹配产品的冶金组织、石墨形态、热处理、厚度、曲率和表面状态。只用平面钢试块校准，不能代表灰铸铁锅的声学表现。
最可靠的验证方式，是先扫描含已知缩孔的量产样并保存数据，再把同一件产品切开，将信号与真实缺陷对应。同时加入确认致密的样品和复杂几何，了解漏检与误报。
十、回波、底波消失与盲区要谨慎解释
内部孔洞可能形成离散回波、削弱或消除底波，也可能表现为一片宽而杂乱的噪声区，产品几何本身同样会制造类似信号。不能脱离扫描轨迹与位置，只用单个波幅数字判废。
近表面盲区可能遮住靠近探头面的孔洞，远端表面粗糙和曲率又会降低底波。耦合剂厚度与探头压力也会改变响应。关键位置最好使用固定夹具或位置图保持操作一致。
既要记录阳性信号，也要记录无法有效检测的区域。“不可检测”与“合格”不是同义词，这些位置需要切片、射线、过程控制或通过设计修改提高可检性。
十一、射线与 CT 是补充证据
射线能够显示密度差异并形成内部缺陷投影，CT 还可以重建三维分布，适合复杂几何、方法开发和争议调查。
这类方法也有局限。普通射线中，重叠锅壁和把手可能遮住缺陷；检出能力取决于厚度、方向、分辨率、曝光和对比度。产品越大、扫描体积越大，CT 分辨率越低，厚大高密度区还可能产生伪影。成本与节拍也会限制量产应用。
每种方法都应被理解为具有一定检出概率的证据，而不是绝对真相。验证影像信号和真实孔洞形貌的关系时，切片仍不可缺少。
十二、抽样应覆盖过程变化源
内部缩孔可能随模腔、模型位置、班次、熔炉、铁水包、化学成分、孕育时间、浇注温度、充型时间、型砂、砂芯、冷却和人员操作变化。
模具资格确认应覆盖全部模腔或模型位置及多个浇次。工艺验证不能只选择最佳试制件，还应覆盖批准窗口附近的计划波动。量产抽样应分布在不同时间和过程流，而不是从同一托盘连续取件。
模具维修、浇口或冒口改变、壁厚修改、成分调整、孕育剂更换、熔炉维护、砂系统异常、异常报废或渗漏破损趋势出现后，都应增加抽样。
切片与超声结果必须关联到批次和模腔，否则发现缺陷后无法确定受影响范围。
十三、判废规则必须与功能风险连接
不存在适用于所有铸铁锅的统一孔径限值。位于低应力装饰厚台中的孔，与位于食品接触面下方或把手根部的同尺寸孔不具备相同风险。
判废规则至少考虑以下因素。
（1）任何贯穿、表面连通、渗漏或可能积存污染物的缺陷。
（2）到食品接触面、外表面、加工面、打磨面和珐琅面的最小完整金属厚度。
（3）扣除疏松区后的剩余有效壁厚。
（4）是否位于把手、紧固区、支脚、高应力圆角和易撞边缘。
（5）缺陷的连通、分支、聚集和方向。
（6）后续打磨、烧成、热循环和正常磨损中暴露的可能性。
（7）对强度、刚度、传热、腐蚀、涂层支撑和外观的影响。
规格可以划分零容忍区、有限允许区和信息监控区。尺寸限值还要配合经批准的截面照片、参考样和固定制样方法。
十四、发现不合格后先围堵批次
一件切片失败不能只报废被切开的那件产品。应追溯其模腔、砂型、浇次、班次、成分和工艺窗口，在风险评估完成前控制可能受影响的产品。
具备验证能力时可采用无损筛查，但不能为了放行库存临时制定一个未经验证的超声阈值。为了估算不良比例和边界，可能需要追加有结构的切片抽样。
处置应区分报废、降级使用、工程用途或有记录的让步放行。封闭内部缩孔通常无法在铸后修复，打磨进入孔洞只会把内部缺陷变成开口缺陷，并进一步降低壁厚。
不合格切片、扫描记录、成分、温度数据和工艺参数都应保留，用于根因调查。
十五、整改凝固系统，而不是整改检验结果
整改应从热节和补缩路径开始。可考虑平滑壁厚过渡、掏空厚大结构、调整浇口与冒口位置和尺寸、设置冷铁、改变排布、控制充型顺序或局部冷却。
冶金控制可涉及碳当量、硫、孕育方式、孕育衰退、铁水洁净度、过热与浇注温度。工艺控制还包括包内停留、充型时间、砂型强度与水分、砂芯状态、排气、落砂时间和模腔间一致性。
各种改变会互相影响。降低浇温可能减弱热节，却增加浇不足和冷隔风险；增大冒口能改善致密性，也会降低工艺出品率并改变冷却。应结合仿真、受控试验、切片及机械和功能验证作综合确认。
十六、采购审核检查表
（1）缩孔已与气孔、夹杂、折叠和制样伪影区分。
（2）建立了产品专属热节图和功能分区。
（3）切面覆盖把手根部、厚薄过渡、圆角及正常壁厚对照。
（4）用连续切片确认缺陷范围与连通性。
（5）除孔径外，还测量完整金属厚度和有效壁厚。
（6）金相制备不会把石墨拔出误判成孔隙。
（7）超声探头和参数已在匹配的铸铁实物几何上验证。
（8）已扫描的已知样经过切片，建立了真实检出能力。
（9）超声不可检测区域已识别并有其他控制覆盖。
（10）抽样覆盖模腔、浇次、班次、成分和重要过程变更。
（11）判废限值反映位置、连通性、强度、渗漏和后续加工风险。
（12）不合格会触发围堵、追溯、凝固整改和重新验证。
结语
铸铁锅内部缩孔无法靠最终外观或一个通用孔径数字完成控制。问题起点是凝固行为，检查重点必须落在几何产生孤立热节的位置。
切片提供直接证据，超声在经过产品专属验证后可以成为高效筛查手段，射线方法则补充空间信息。判废时还要综合连通性、剩余完整金属、有效壁厚、功能区域和后续工艺风险。只有当检查结果持续反馈到模具、补缩、冶金和浇注控制，内部致密性才会从隐藏风险变成可管理的铸造质量特性。
