铸铁锅壁厚不均，是一个很容易被低估的质量问题。它不只是“尺寸偏一点”，而是会影响锅体重量、导热稳定性、手感平衡、珐琅附着风险、包装重量和用户对品质的直观判断。
更麻烦的是，壁厚不均通常不是某一道工序单独造成的。它可能从产品设计开始，在模具和砂芯阶段埋下偏差，在浇注和冷却阶段放大，又在打磨修整阶段被进一步改变。到了终检时看到的壁厚结果，其实已经是多道工序叠加后的结果。
所以，铸铁锅壁厚控制不能只问“最后量一下是否合格”，而要看整条链路：设计有没有留合理余量，铸造有没有控制型腔和砂芯，打磨有没有边界，公差有没有分区，检测有没有点位和记录。
一、壁厚不均为什么影响铸铁锅质量
铸铁锅的核心优势是蓄热稳定、锅体厚重、适合长时间烹饪。但“厚重”不等于越厚越好，更不等于各处可以随意厚薄。真正好的铸铁锅，是关键区域厚度稳定、重量分布合理、结构过渡顺畅。
如果锅底过厚而侧壁偏薄，锅体可能看起来很重，但受热响应和整体手感并不理想。如果一侧壁厚明显薄于另一侧，锅体拿在手里可能有偏重感，后续珐琅烧成或使用冲击时也更容易暴露风险。如果锅口边缘厚薄不一，还可能影响盖合、包边、珐琅边缘稳定性和外观一致性。
对采购和开发来说，壁厚不均还会带来两个现实问题。
（1）重量波动。重量影响单品成本、海运重量、外箱强度和平台物流费用。
（2）检验争议。样品看起来合格，批量产品却出现局部薄壁或过度打磨，双方很难只靠“感觉”判断责任。
因此，壁厚必须从一个泛泛的外观指标，变成可测量、可追溯、可闭环的工艺指标。
二、壁厚控制从设计和铸造余量开始
很多壁厚问题不是生产现场临时出现的，而是设计阶段没有定义清楚。铸铁锅图纸如果只写一个大概厚度，或者只规定整锅重量，而没有定义关键区域、公差范围和打磨余量，后续就容易出现理解偏差。
铸铁锅不同位置的功能并不一样。
（1）锅底影响蓄热、平整度和灶具接触稳定性。
（2）侧壁影响重量、导热响应和使用手感。
（3）锅口影响盖合、珐琅边缘保护和用户触感。
（4）手柄根部影响承重、应力集中和碰撞强度。
（5）锅底转角影响凝固收缩、清洁体验和珐琅覆盖稳定性。
这些位置不应该用一句“壁厚均匀”带过。更好的方式，是按功能区域定义名义厚度、公差范围和检验点位。非关键区域可以适度放宽，关键区域必须明确控制。
设计阶段还要考虑铸造余量。铸铁件必须经过清砂、去飞边、打磨、修边等处理。如果原始铸件厚度刚好接近最终要求，打磨时就没有安全余量；如果余量过大，又会造成锅体过重、打磨时间过长和成本增加。
三、铸造阶段的主要偏差来源
铸铁锅是铸造成型产品，壁厚不均最常见的源头在铸造。尤其是中空锅体，外型腔和内砂芯之间的位置关系非常关键。砂芯一旦偏移、上浮、倾斜或定位不稳定，就会形成一侧偏薄、一侧偏厚的典型问题。
常见偏差来源包括以下几类。
（1）砂芯定位偏差。砂芯位置略有偏移，就可能造成锅体局部薄壁。
（2）模具或模型磨损。长期使用后，型腔尺寸和分型稳定性会发生变化。
（3）浇注温度和流动状态波动。铁水流动、充型和凝固收缩会影响最终尺寸。
（4）冷却不均。厚薄过渡不顺畅时，不同区域冷却速度不同，容易形成尺寸和组织差异。
（5）清理和落砂过程影响。粗暴处理可能造成边缘或薄弱位置损伤。
如果批量产品总是在同一位置出现薄壁，就不能只靠终检挑选。应该反查砂芯定位、模具配合、浇注方式和冷却条件。终检能筛掉问题件，但不能修正工艺源头。

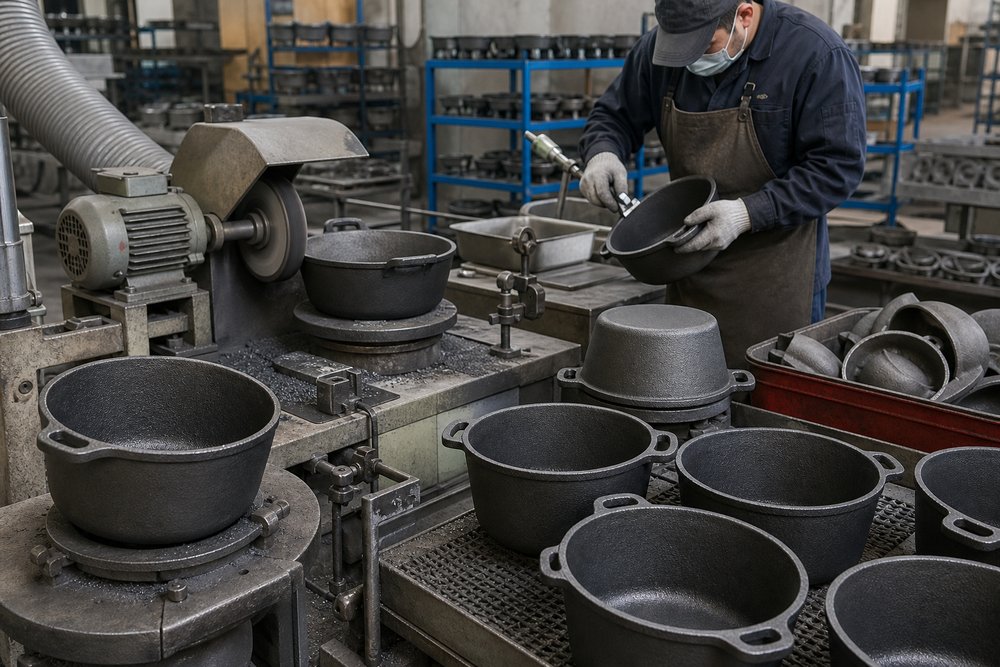

四、打磨能修外观，也可能打出薄壁
铸铁锅必须打磨。锅口、底部接触面、飞边、毛刺、局部粗糙位置都需要修整。但打磨是双刃剑：控制得好，可以改善外观和装配；控制不好，会把局部壁厚打薄。
打磨风险常出现在几个位置。
（1）锅口边缘。为了让边缘顺滑，过度打磨会削弱锅口厚度。
（2）底部转角。为了修正外观或去除粗糙点，容易形成局部过薄。
（3）手柄根部。结构复杂，打磨空间小，容易造成不均匀去料。
（4）局部凸点。为了去掉高点，可能在同一区域反复打磨。
所以，打磨不能只按外观判断。应该明确哪些区域允许打磨，允许去除多少材料，打磨后是否需要复测壁厚。尤其是珐琅铸铁锅，锅口、边缘、转角和手柄根部都需要更谨慎，因为这些区域后续还要承受涂层、烧成、碰撞和使用应力。
五、公差要分区，而不是整锅一个标准
铸铁锅的公差管理不能只写“壁厚允许偏差多少”。整锅一个标准看似简单，实际容易造成两个问题：该严的地方不够严，不重要的地方又过度检查。
更合理的方式，是按功能区域设定公差。
（1）锅口区域：关注盖合、边缘强度、珐琅边缘稳定性和手感。
（2）侧壁区域：关注重量、导热、外观和整体均匀性。
（3）锅底区域：关注蓄热、平整度和灶具接触。
（4）底部转角：关注应力过渡、涂层覆盖和清洁体验。
（5）手柄根部：关注承重强度和冲击风险。
不同区域可以有不同管控等级。关键区域设紧一点，非关键区域合理放宽。这样既能保证功能，又能避免把制造成本浪费在无意义的过度控制上。
公差还要区分阶段。毛坯铸件、公差打磨后、珐琅或养护处理后、最终包装前，尺寸状态并不完全一样。如果只看毛坯数据，可能忽略打磨后的变化；如果只看最终数据，又难以追溯问题来自铸造还是后处理。
六、检测不能只称重量，要做点位测量
重量是铸铁锅生产中常用的快速判断指标。重量明显偏轻，可能说明整体壁厚不足；重量明显偏重，可能说明余量过大或某些区域过厚。重量检查很有价值，但它不能替代壁厚检测。
原因很简单：重量反映的是总质量，不反映分布。一个锅可能总重量合格，但左侧薄、右侧厚；也可能锅底很重、侧壁偏薄。只称重量，很容易掩盖局部问题。
壁厚检测应该做点位测量。圆形锅体可以按圆周方向和高度方向布点，例如锅底、下侧壁、中侧壁、上侧壁、锅口。煎盘类产品要特别关注底部转角和手柄方向。带盖产品还要关注盖合区域和锅口稳定性。
检测方法可以组合使用。
（1）称重：快速判断整体材料偏差。
（2）卡尺或专用量具：适合锅口和可接触区域。
（3）超声测厚：适合部分不易直接夹测的位置。
（4）剖切验证：适合开发阶段、模具确认或异常追溯。
（5）外观复核：观察过度打磨、局部薄边、异常过渡和变形迹象。
检测的目的不是制造一堆数据，而是发现规律。如果薄壁点总在同一方向，优先查砂芯和模具；如果薄壁点分散出现，优先查打磨、操作和过程稳定性。
七、返修要有边界，不能用打磨掩盖结构问题
铸铁锅生产中会有返修。去飞边、修毛刺、轻微表面修整都属于正常范围。但返修必须有边界，尤其不能用打磨去掩盖结构性问题。
适合返修的情况通常是局部毛刺、轻微高点、边缘粗糙、非关键区域的小缺陷。返修后如果剩余壁厚仍在公差范围内，外观和功能也符合要求，可以进入复检。
不适合返修的情况包括明显砂芯偏移导致的薄壁、严重缩孔、裂纹、锅口明显变形、手柄根部结构不足、需要大量去料才能掩盖的缺陷。这类问题即使外观被打磨得更平顺，结构风险仍然存在。
返修规则至少要包含五个动作。
（1）返修前确认缺陷类型。
（2）限定返修工具和允许区域。
（3）限定最大去料范围。
（4）返修后复测关键壁厚。
（5）记录返修原因和最终判定。
没有复测的返修，容易把外观问题变成隐蔽的壁厚问题。
八、样品阶段要看过程能力，不只看一个好样
铸铁锅开发时，很多采购会重点看首个样品是否漂亮、重量是否合适、手感是否舒服。这些都重要，但还不够。壁厚控制更需要看过程能力，也就是连续生产时是否稳定。
一个好样可能来自特别挑选、特别打磨或单独调试。批量稳定则要求模具、砂芯、浇注、冷却和打磨都能重复。样品阶段如果不做点位测量，量产后才发现一批产品壁厚波动，就会非常被动。
样品阶段建议关注以下问题。
（1）同一模具连续生产几件，壁厚是否稳定。
（2）不同圆周方向是否存在固定薄点。
（3）打磨前后壁厚变化是否可控。
（4）锅口和盖合区域是否稳定。
（5）重量范围是否与点位测量结果一致。
（6）如果后续上珐琅，烧成后是否暴露边缘和应力问题。
真正要批准的不是一个单件样品，而是一套可重复的制造条件。
九、采购规格应该怎么写，才能减少争议
“壁厚均匀”“不要太薄”“重量要稳定”这类表达，方向是对的，但不够执行。实际采购规格应该更具体。
可以从六个方面写清楚。
（1）名义厚度：按锅底、侧壁、锅口、手柄根部等区域定义。
（2）公差范围：明确每个关键区域允许偏差。
（3）检测点位：规定圆周方向、高度方向和关键结构位置。
（4）检测阶段：说明是毛坯、打磨后、涂层后还是最终成品。
（5）重量范围：作为辅助控制指标，而不是唯一指标。
（6）返修规则：说明哪些可以返修、哪些必须报废或隔离。
如果涉及长期订单，还应增加批次追踪。每次模具维修、更换砂芯方案、调整打磨标准或更换生产线后，都应重新确认壁厚稳定性。否则，前期样品批准并不能代表后续批次一定一致。
十、工厂内部应该如何闭环壁厚异常
壁厚异常不能只停留在“挑出来”。更重要的是把异常分类型闭环。
（1）固定方向薄壁：重点追查砂芯定位、模具偏移、分型面和浇注稳定性。
（2）随机薄壁：重点追查打磨操作、夹持方式和人员培训。
（3）整体偏薄：重点追查设计余量、铁水收缩、模具尺寸和重量控制。
（4）局部过厚：重点追查型腔、补缩、冷却和清理余量。
（5）返修后薄壁：重点追查返修标准和复检执行。
这种分类比单纯统计不良率更有价值。因为壁厚问题如果不追根因，下一批很可能重复出现。尤其是同一位置、同一模具、同一班组反复出现的问题，必须回到工艺参数和工装状态，而不是靠终检继续筛选。
十一、结语：壁厚控制是一条工艺链，不是终检动作
铸铁锅壁厚不均，看似是尺寸问题，本质是工艺链问题。设计阶段要定义区域和余量，铸造阶段要控制型腔和砂芯，打磨阶段要限制去料，检测阶段要按点位记录，返修阶段要复测闭环。
好的壁厚控制不是追求每个位置完全一样，而是在功能关键区域保持稳定，在非关键区域保持合理制造弹性。这样既能保证锅体品质，也能控制成本和良率。
对采购和开发来说，最重要的不是问“壁厚均不均”，而是问得更具体：哪里量、怎么量、允许多少、打磨后是否复测、异常是否能追到铸造或返修原因。只有这些问题有清晰答案，铸铁锅的壁厚稳定性才真正可控。
