窒化铁锅黑色不均怎么判？前处理与炉温

窒化铁锅的黑色表面，是很多产品的视觉识别点。消费者看到的第一印象，往往不是材质参数，而是锅面黑得是否干净、是否均匀、是否像新锅。如果黑色表面出现灰斑、棕色调、条纹、手印、油印或锈斑样点，哪怕锅本身可以使用，也很容易被认为是旧货、生锈或工艺不稳。

但从制造角度看，窒化铁锅的黑色不均不能简单归为“颜色没做好”。它可能来自前处理清洁、表面粗糙度、干燥、装炉方式、炉温窗口、气氛控制、冷却、后处理上油和包装前搬运。也就是说，黑色是一种外观结果，同时也是工艺状态的信号。

验货时最关键的不是追求每只锅像塑料喷涂一样绝对一致，而是判断哪些属于铁锅热处理后的正常色调波动，哪些代表前处理或炉温失控，哪些会在终端引发投诉。

黑色不均为什么不能只按外观判

窒化铁锅的黑色表面一般与热处理、氧化、后处理上油等环节相关。它不是普通喷漆层，也不是完全遮盖底材的涂层。因此，轻微色调差异在某些产品等级中可能存在合理空间。

问题在于，黑色不均背后可能有两类性质完全不同的情况。

一种是可接受的自然差异。比如整体哑黑稳定，局部因曲面反光、锅底厚度、表面纹理不同而出现轻微明暗变化，且无锈斑感、无油印、无条纹、无擦拭掉色。

另一种是工艺风险信号。比如固定区域发灰、发棕、花斑明显、手印状痕迹、油路痕、斑点像锈、批次之间黑度差异大，或者水擦后颜色变化明显。这类问题如果只靠“看起来差不多”放行，后续清洗、上架拍照和客户开箱都可能放大。

所以，黑色不均的验货标准应同时回答两个问题：第一，这种色差在视觉上是否可接受；第二，它是否暗示表面处理不稳定。

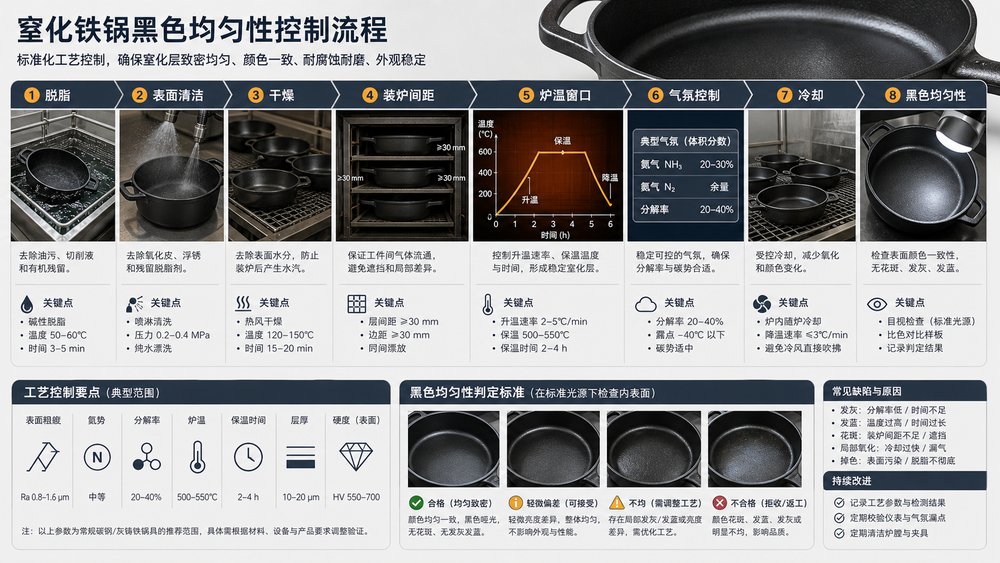

前处理：很多黑色不均在入炉前已经发生

窒化铁锅进炉前，表面状态决定后续颜色能否均匀形成。铁锅在拉伸、旋压、冲压、打磨、抛光和搬运过程中，会接触拉伸油、防锈油、抛光膏、粉尘、水分和手汗。如果这些残留没有清理干净，热处理后就可能变成云雾状色差、条纹、手印或局部发灰。

前处理通常包括脱脂、清洗、必要的表面活化、漂洗、干燥和防二次污染。每一步都可能影响最终黑色。

（1）脱脂不彻底，容易形成油斑和发亮区域。
（2）清洗液污染，可能导致整批表面发花。
（3）漂洗不充分，可能留下水痕和化学残留。
（4）干燥不足，入炉后易出现水印、斑点或氧化不均。
（5）搬运未戴干净手套，可能留下手印状黑色差异。

表面粗糙度也要纳入判断。同样的热处理条件下，粗糙区域和光滑区域反光不同，看起来黑度会不同。如果锅底、锅壁、锅口打磨状态不一致，就算炉温稳定，也可能出现视觉色差。

炉温窗口：决定黑色稳定性的核心变量

前处理解决的是表面能不能均匀反应，炉温窗口解决的是反应能不能稳定发生。窒化铁锅属于立体曲面产品，锅底、锅壁、锅口、手柄连接区域和夹具接触点的受热状态并不完全一样。

如果炉温偏低或保温不足，可能出现黑度不够、局部发灰、颜色偏浅。如果炉温偏高或气氛失衡，可能出现棕色调、发亮、表面粗糙或氧化过度。如果装炉过密、产品相互遮挡、夹具接触区域受热不同，也会造成局部颜色不同。

常见炉温和装炉相关问题包括：

（1）同一只锅锅底和锅壁颜色不同。
（2）同一炉产品上层和下层黑度不同。
（3）靠近炉门或边缘位置的产品颜色偏浅。
（4）夹具接触点、挂点或叠放遮挡处出现印痕。
（5）不同炉次之间整体色调差异明显。

验货时不能只抽几只“挑出来的好锅”。应从不同箱、不同炉次、不同装炉位置对应的批次中抽样。否则只能看到样品色，而看不到批次稳定性。

标准光源和限度样：减少主观争议

黑色非常受光线影响。暖光下看起来更黑，冷光下可能发灰；强反光角度下会显得发亮，侧光下又容易看到纹理。手机拍照还会自动调整曝光，让色差被放大或被掩盖。

因此，黑色均匀性验货必须规定观察条件。

（1）使用中性白光或约定检验灯。
（2）产品表面必须清洁、干燥、无浮油。
（3）观察距离和角度要一致，不能只用极端反光角度判断。
（4）同时看正视颜色和侧光纹理。
（5）用确认样和限度样对照，而不是只用文字描述。

“黑色均匀”“无明显色差”这类说法太容易争议。更有效的是建立四类限度样：放行样、观察样、可返修样、拒收样。这样现场验货时，不需要反复讨论一个浅斑到底算不算明显，而是直接对照样板和照片标准。

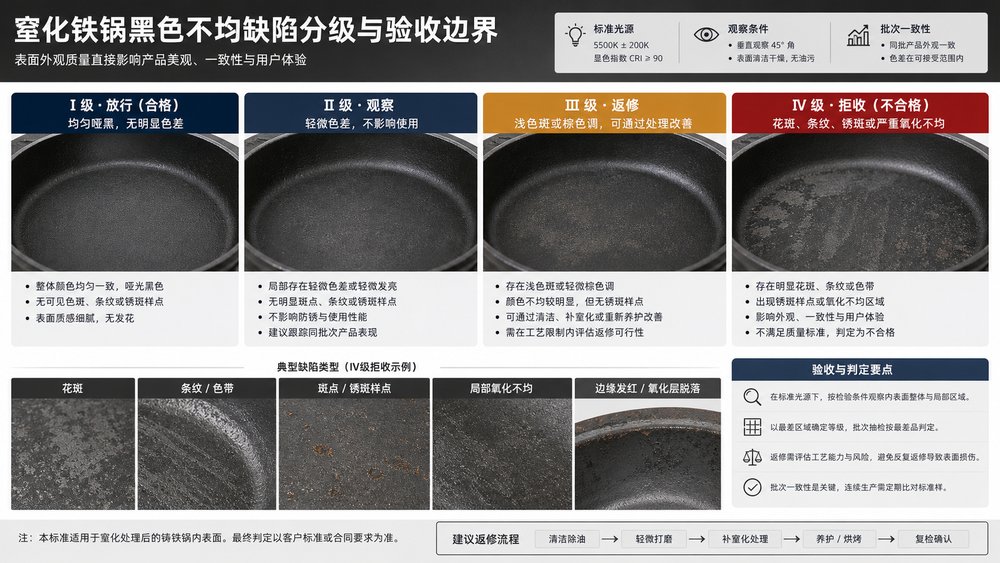

缺陷分级：哪些颜色问题最需要警惕

窒化铁锅黑色不均可以按风险分成几类。

放行类：整体哑黑稳定，轻微明暗变化自然过渡，无锈斑感、无油路、无手印、无条纹，符合确认样。

观察类：局部轻微偏浅或色调略有差异，但面积小、边界不硬、无功能风险，需要拍照记录并关注同批是否重复出现。

返修类：浅色斑、轻微棕色调、局部油印或处理不均，但经确认可以通过重新清洁、重新处理或受控后处理改善，且返修后需复检。

拒收类：大面积花斑、明显条纹、锈斑样点、手印状污染、批次黑度严重不一致、擦拭后明显变色、疑似处理不足或氧化失控。

这里最需要警惕的是锈斑样点和棕色调。即使它们不一定是真正生锈，消费者看到后也会按“生锈”理解。对出口零售产品来说，这类视觉信号的投诉风险很高。

后处理上油：不能掩盖前段工艺问题

很多铁锅在热处理后会做上油、防锈或预养护处理。适度上油可以保护表面，也能改善视觉黑度。但上油不能变成掩盖工艺问题的手段。

如果锅本身颜色偏浅，靠厚油层临时变黑，消费者清洗后可能马上看到灰斑。如果表面有水痕、锈斑样点或处理不足，油层只会让问题暂时不明显，而不是解决问题。油涂得不均，还会形成亮斑、流痕、黏手和包装污染。

验货时要把“处理黑度”和“上油黑度”分开看。

（1）擦拭后颜色是否稳定。
（2）油层是否均匀、不过量、不黏手。
（3）包装纸或袋子是否被明显污染。
（4）短时间放置后是否出现返灰或斑点。
（5）潮湿环境下是否有锈斑样变化。

如果一只锅只有在厚油状态下才显得合格，说明风险没有真正消失。

一套可执行的验货顺序

窒化铁锅黑色均匀性验货可以按以下顺序执行。

（1）确认标准样。明确目标黑度、可接受色差、观察级别和拒收级别。

（2）标准光源检查。检查内壁、外壁、锅底、锅口、手柄区域、挂点和夹具接触区。

（3）批次横向对比。抽看不同箱、不同炉次、不同时间段产品，判断是否存在系统性差异。

（4）表面状态检查。看是否有油印、手印、水痕、条纹、棕色调、灰斑和锈斑样点。

（5）必要时做复查测试。可做干布擦拭、轻微湿布擦拭、短时加热或潮湿暴露观察。

（6）分类处理。把结果分为放行、观察、返修和拒收，并记录照片、位置和炉次信息。

这套顺序的价值在于，它不把黑色不均当成单一外观判断，而是把它和前处理、炉温、装炉、后处理、批次一致性联系起来。

结语

窒化铁锅黑色不均不是一句“颜色深一点浅一点”就能解释的问题。轻微自然色差可能正常，但花斑、棕色调、条纹、锈斑样点、油印和批次不一致，往往指向前处理或炉温控制不稳。

更可靠的验货方法，是先建立标准光源和限度样，再检查前处理残留、装炉位置、炉温窗口、气氛控制、冷却和后处理上油。只有把颜色判断和工艺来源连起来，黑色均匀性才会从主观争议变成可执行的质量控制点。
