不粘锅涂层测试怎么做？附着力、耐磨与干烧风险

不粘锅涂层测试，不能只看“表面滑不滑”。一只样品刚出炉时释放性很好，并不代表批量货就能稳定通过真实使用。后期退货和投诉里，很多问题并不是涂层材料本身单点失效，而是前处理、喷涂、固化、膜厚、包装摩擦、干烧误用共同叠加。

采购端真正要看的，是涂层系统能不能经受住完整链条：锅体成型、表面处理、喷涂或辊涂、固化、包装、运输、消费者高温预热、金属铲误用、清洗摩擦。任何一个环节控制松动，都可能把风险推到市场端。

不粘锅涂层失效，往往不是从表面开始

很多人判断不粘锅，第一反应是看涂层品牌、层数和手感。实际生产里，最早埋下问题的地方常在涂层之前。

锅体进入喷涂前，表面状态决定底涂能否牢牢抓住基材。常见变量包括：

• 基材类型：铝、铸铝、碳钢、不锈钢、复合底结构；
• 表面粗糙度：喷砂、打磨、化学处理后的纹理是否稳定；
• 残留污染：油污、抛光蜡、粉尘、氧化层是否清干净；
• 结构死角：铆钉孔、卷边、冲压角、焊点附近是否容易堆粉或露底；
• 预热状态：喷涂前锅体温度和停留时间是否一致；
• 车间环境：湿度、粉尘、空气流动是否影响涂层均匀性。

如果前处理不稳定，刚固化完成的样品仍可能看起来正常。真正的问题会在后面出现：划格边缘翘起、耐磨后底涂外露、加热后起泡、边缘区域掉皮。验厂时，采购端不应只问“用什么涂层”，还要问“表面粗糙度怎么控制”“清洗残留怎么检查”“首件确认看哪些位置”。

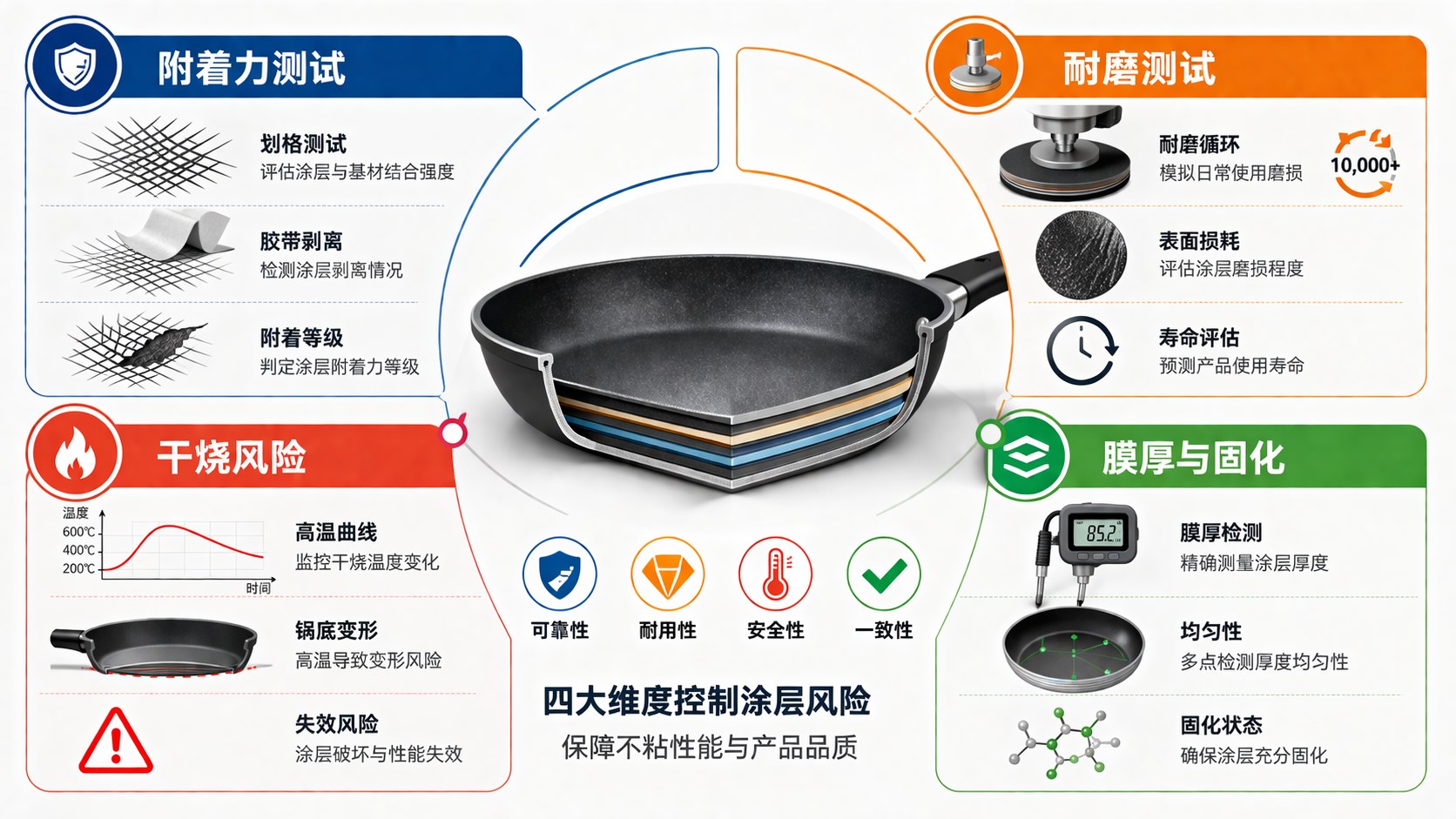

附着力测试看什么

附着力测试的目的，是判断涂层系统和基材之间是否有足够结合力，能否抵抗剥离、翘边、局部脱层。常见方法包括划格测试、胶带剥离、沸水浸泡后划格、冷热冲击后观察。

一份有价值的附着力记录，至少要写清楚这些信息：

• 测试位置：锅底中心、侧壁、锅口、铆钉位、冲压转角；
• 刀具状态：刀片是否锋利，划格间距是否一致；
• 胶带规格：胶带型号、粘贴停留时间、撕拉角度；
• 前置处理：是否经过加热、沸水、冷热循环后再测试；
• 判定等级：脱落比例、边缘翘起情况、照片记录；
• 样本信息：批次、数量、抽样位置、测试时间。

附着力不能只测锅底中心。中心区域通常最容易控制，问题反而常出在卷边、铆钉孔、手柄连接位和拉伸转角。这些地方膜厚、喷涂角度和基材应力更复杂。锅具OEM项目如果要降低客诉风险，应把高风险位置写进检验标准，而不是只拿一个中心点结果做判断。

耐磨测试不能只看循环次数

耐磨测试最容易被误读。供应商可能说“通过10000次”“通过20000次”，听起来差异很大。但如果测试方法不同，数字之间并没有直接可比性。

影响耐磨结果的变量很多：

• 磨耗材料：海绵、百洁布、钢丝棉、专用磨耗头；
• 施加压力：轻压力模拟日常使用，重压力更接近加速破坏；
• 行程和速度：往复距离、频率、接触角度；
• 干湿状态：干磨、湿磨、加洗涤剂、加盐水，结果差异明显；
• 测试温度：常温测试和热态测试的磨耗表现不同；
• 失效定义：露底、底涂暴露、释放性下降、光泽变化，判定边界不同。

所以，耐磨数据真正有用的前提是协议一致。相同磨耗材料、相同压力、相同行程、相同温度、相同失效定义下，循环次数才有比较意义。否则，一个严格条件下的10000次，可能比宽松条件下的30000次更能说明问题。

采购端可以把耐磨测试分成三个层级理解：

• 基础款零售锅：耐磨目标适中，重点防止早期露底、明显掉皮和严重释放性下降；
• 中端贴牌产品：需要更稳定的底涂系统、更清晰的膜厚范围和更严格的批量抽检；
• 商用或高频使用场景：要关注基材厚度、锅底变形、涂层耐磨和包装运输摩擦的组合风险。

不同渠道不应套用同一套指标。低价渠道过度追求高耐磨，会把成本结构拉崩；高端渠道指标过低，又会把售后压力推到品牌端。

干烧测试是风险筛查，不是使用承诺

干烧指锅内没有食物、水或油吸收热量时持续加热。家庭场景里，可能来自长时间预热、忘记关火、感应炉高功率加热；餐饮场景里，热冲击可能更频繁。

干烧测试不是为了证明异常使用没有风险。它的价值在于提前暴露涂层系统和锅体结构的弱点。常见观察项包括：

• 涂层是否变色、失光、发白；
• 是否出现起泡、裂纹、鼓包、剥离；
• 锅底是否变形，平整度是否超差；
• 手柄、铆钉、嵌件是否松动；
• 冷却后释放性是否明显下降；
• 异常加热过程中是否出现明显烟雾或异味。

基材差异会显著影响干烧表现。薄铝锅升温快，也更容易变形；厚铸铝传热较慢，但蓄热更强；不锈钢复合结构又有另一套热响应逻辑。判断干烧风险，不能只看涂层配方，还要把锅体厚度、底部结构、炉具兼容性和使用说明一起纳入评估。

固化记录决定涂层稳定性

不粘涂层需要稳定固化。烘道温度、停留时间、风量、输送速度、锅体摆放密度都会影响结果。固化不足，可能造成附着力弱、耐化学性差、早期释放性衰减；固化过度，则可能让涂层变脆、变色或纹理异常。

批量生产时，建议重点看这些记录：

• 烘道设定温度和实测温度曲线；
• 输送速度和实际停留时间；
• 锅体在烘道内的摆放密度；
• 底涂、中涂、面涂的批号和可使用时间；
• 首件确认记录和换线记录；
• 温度漂移后的纠正措施；
• 异常批次是否隔离。

样品间里的漂亮样品，只能说明单件外观。真正能说明量产稳定性的，是过程记录是否连续、异常处理是否闭环、同一批次不同位置的抽样是否一致。

膜厚控制：不是越厚越好

膜厚直接影响释放性、耐磨、附着力、外观和成本。太薄，底涂保护不足，耐磨后容易露底；太厚，固化可能不彻底，边缘堆积、橘皮、裂纹和表面不平的风险会上升。

不粘锅膜厚检查不能只测一个中心点。更合理的检查位置包括：

• 锅底中心；
• 侧壁过渡区；
• 卷边和锅口；
• 铆钉或手柄连接区域；
• 深拉伸转角；
• 外喷边界和可能过喷的位置。

实用的规格不是一个孤立数字，而是目标范围、允许公差、测试位置和拒收规则。例如，底涂加面涂可以设定干膜厚范围，同时要求锅口和铆钉区域单独抽检。很多消费者投诉并不是从锅底中心开始，而是从边缘、铆钉附近或长期摩擦区出现。

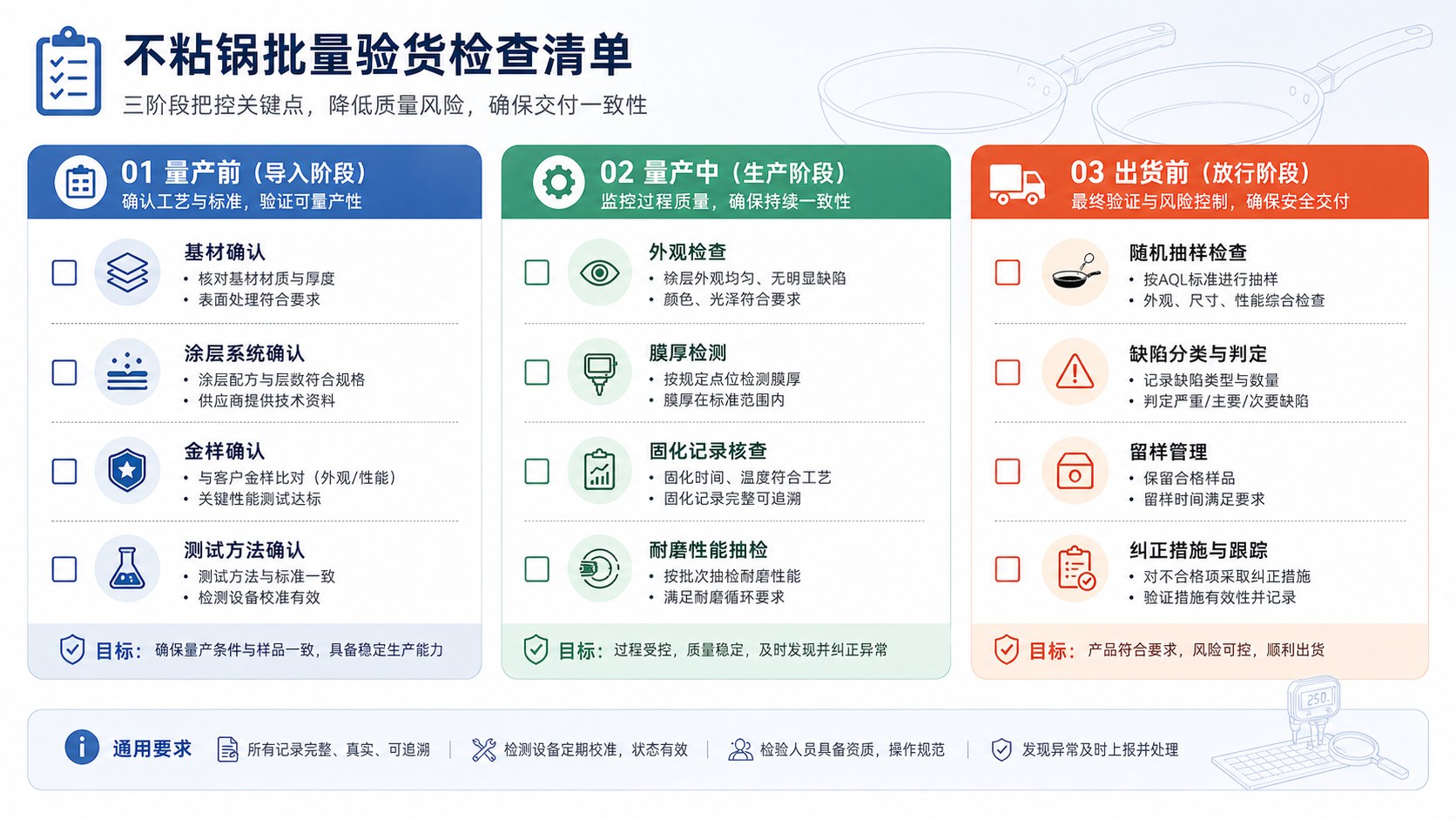

批量验货要把实验室和现场连起来

涂层测试不能只停留在实验室报告。批量验货要把外观、功能、过程记录和风险位置串起来看。

量产前，建议确认：

• 基材牌号、厚度、成型方式；
• 涂层系统：底涂、中涂、面涂、颜色和供应批次；
• 表面处理方式和粗糙度目标；
• 金样和限度样，尤其是不良外观边界；
• 附着力、耐磨、干烧、释放性、膜厚的测试方法；
• 包装保护方案，避免叠放、锅口、手柄处运输摩擦。

量产中，建议抽查：

• 颜色、光泽、针孔、鱼眼、颗粒、划伤、露底；
• 高风险位置的附着力，不只测中心；
• 多点膜厚数据；
• 固化记录、涂料批号和追溯信息；
• 约定条件下的耐磨抽检；
• 加热前后的锅底平整度；
• 标签、警示语和使用说明是否匹配产品风险。

出货前，建议保留：

• 随机样与金样对比照片；
• 关键缺陷分类统计，而不是只看总AQL；
• 每批留样；
• 关键不良照片；
• 重复订单前的纠正措施记录。

供应商说法怎么听

不粘锅行业里有很多听起来很强的表述，比如“通过耐磨测试”“三层涂层”“进口涂料”“不含PFOA”。这些信息有参考价值，但不能替代具体测试条件。

采购端可以追问更具体的问题：

• 采用哪个标准或内部测试方法？
• 失效终点怎么定义？
• 测试样本来自实验室样还是量产批？
• 抽样数量是多少？
• 是否覆盖锅口、铆钉、转角等高风险位置？
• 同类订单历史缺陷率如何？
• 过去涂层投诉后的纠正措施是什么？

这些问题的目的不是增加沟通成本，而是把模糊承诺转成可追溯的质量控制。真正成熟的供应链，不怕讨论测试方法；怕的是指标写得很漂亮，现场却没有稳定执行。

采购验货清单

把不粘涂层验货落到执行层，可以按这份清单做初步判断：

• 是否有明确的涂层系统和膜厚范围；
• 是否有前处理粗糙度或清洁度控制；
• 附着力是否覆盖中心、锅口、铆钉、转角；
• 耐磨测试是否写清材料、压力、速度、温度和终点；
• 干烧测试是否记录加热方式、时间、温度和冷却后状态；
• 固化记录是否连续，有无温度漂移处理；
• 外观缺陷是否有金样和限度样；
• 包装是否避免锅体叠放摩擦；
• 每批是否留样，能否追溯涂料批次；
• 客诉后是否能定位到批次和工艺参数。

不粘锅涂层测试的核心，不是追求某个漂亮数字，而是把失效模式提前暴露出来。附着力看结合，耐磨看使用摩擦，干烧看热风险，膜厚看一致性，固化记录看量产稳定性。采购端把这些环节连起来，才能真正判断一个锅具OEM项目的质量边界。
